Bình chữa cháy khí FM200 – 89L / 25bar UL/FM

A. CHI TIẾT HỆ THỐNG BÌNH CHỮA CHÁY KHÍ FM200 UL/FM

1. Các thành phần của hệ thống

  • Bình chữa cháy khí FM200 (chứa chất chữa cháy)
  • Tủ điều khiển trung tâm (nơi xử lý các tín hiệu và điều hướng hoạt động)
  • Đầu dò khói (tự động dò tìm, phát hiện tín hiệu, truyền tín hiệu về trung tâm điều khiển)
  • Đầu phun khí (phun khí để dập tắt đám cháy)
  • Ngoài ra còn có các bộ phận phụ khác như: đầu kích hoạt, công tắc áp lực, Chuông, đèn, còi báo cháy,…

2. Nguyên lý hoạt động của hệ thống chữa cháy khí FM200

  • FM-200 tác dụng với chất cháy, hấp thụ nhiệt của đám cháy làm ngăn cản phản ứng hoá học của chuỗi phản ứng cháy, nhưng đặc biệt là không làm giảm lượng oxy trong không khí xuống thấp như hệ thống CO2, vì vậy trong phòng vẫn còn khí Oxy và không gây ngạt, không gây ảnh hưởng đến người còn ở lại trong phòng khi hệ thống phun xả.
  • Khí FM 200 sẽ được nén dưới dạng chất lỏng trong bình áp lực cùng với khí N2 để đảm bảo khi phun xả khí FM-200 sẽ được đẩy ra ngoài bao phủ hết không gian trong phòng cần chữa cháy thông qua hệ thống đường ống và đầu phun dạng hở loại 360° hoặc 180° dưới dạng khí.
  • Lượng khí FM-200 phải được tính toán cẩn thận để bảo đảm mật độ phun cần thiết, không vượt ngưỡng cho phép đối với khu vực có người là 10%.
  • Đường kính ống dẫn khí và kích thước vòi phun được tính chính xác nhờ phần mềm hổ trợ, sao cho thời gian xả khí của hệ thống không dưới 5 giây và không quá 10 giây.

3. Các phương thức hoạt động

a. Chế độ tự động

Hệ thống sẽ được kích hoạt phun xả sau khi trải qua 2 mức cảnh báo:

  • Cảnh báo mức 1 : Khi 1 trong 2 loại đầu báo hoặc đầu báo khói, hoặc đầu báo nhiệt trong cùng 1 khu vực báo tín hiệu, tủ điều khiển (trung tâm điều khiển) sẽ phát tín hiệu cảnh báo mức 1, lúc này tủ sẽ tác động đến chuông của khu vực đó với ý nghĩa cảnh báo mọi người có sự cố cháy, đồng thời lúc này van điện từ của hệ thống bình FM-200 chưa bị tác động. Nên hệ thống FM200 vẫn chưa phun xả khí khi hệ thống cảnh báo mức 1.
  • Cảnh bảo mức 2 : Khi cả 2 loại đầu báo (đầu báo khói và nhiệt) trong cùng 1 khu vực bị tác động, tủ điều khiển (trung tâm điều khiển) sẽ phát tín hiệu cảnh báo mức 2, lúc này tủ điều khiển sẽ tác động chuông và còi đèn của khu vực đó, để báo cho mọi người có sự cố cháy và hệ thống chuẩn bị phun xả khí

Sau một thời gian trễ 30 – 60 giây (người lập trình tủ có thể tùy chỉnh thời gian trễ này). Đủ cho mọi người di tản ra khỏi khu vực nguy hiểm. Tủ trung tâm cấp điện cho van điều khiển (solenoid) để kích hoạt hệ thống bình chứa khí FM200. Lúc này khí FM 200 được phun ra để dập tắt đám cháy.

Nếu trong thời gian 30 giây (kể từ lúc có cảnh báo cấp 2). Nếu phát hiện trong phòng vẫn còn người hoặc vì lí do nào đó chưa thể phun xả khí FM200. Nhấn và giữ nút ABORT của khu vực đó, để trì hoãn quá trình kích hoạt xả khí. Khi buông nút nhấn này ra, hệ thống sẽ bị kích hoạt sau 30 giây.

b. Chế độ bằng tay

Ngoài viêc tác động phun xả khí FM200 một cách tự động như đã nêu ở trên. Hệ thống có thể được tác động xả khí FM-200 bằng tay. Khi kích hoạt nút nhấn EXTINGHUISHANT RELEASE; lúc này trung tâm phát tín hiệu cảnh báo (kích hoạt còi đèn của khu vực đó). Sau đó xả khí FM-200 vào khu vực cần bảo vệ.

Ngoài việc kích hoạt hệ thống chữa cháy, tủ trung tâm còn cấp tiếp điểm hoặc nguồn 24VDC để cắt

B. Hệ thống Bình chữa cháy khí FM200 UL/FM của Công ty CP Công Nghệ Thiết Bị Phương Nam (PNTEC) có những ưu điểm gì:

Các dòng sản phẩm đa dạng phù hợp với từng nhu cầu của khách hàng:

Hệ thống đạt chuẩn UL/FM nhập khẩu trực tiếp từ Hàn Quốc:

  • Hiện nay Công ty CP Công Nghệ Thiết Bị Phương Nam (PNTEC) là đơn vị phân phối chính thức của hãng Masteco / Hàn Quốc. Là đơn vị đảm bảo được các tiêu chuẩn chất lượng nghiêm ngặt của thế giới như UL / FM / KFI.

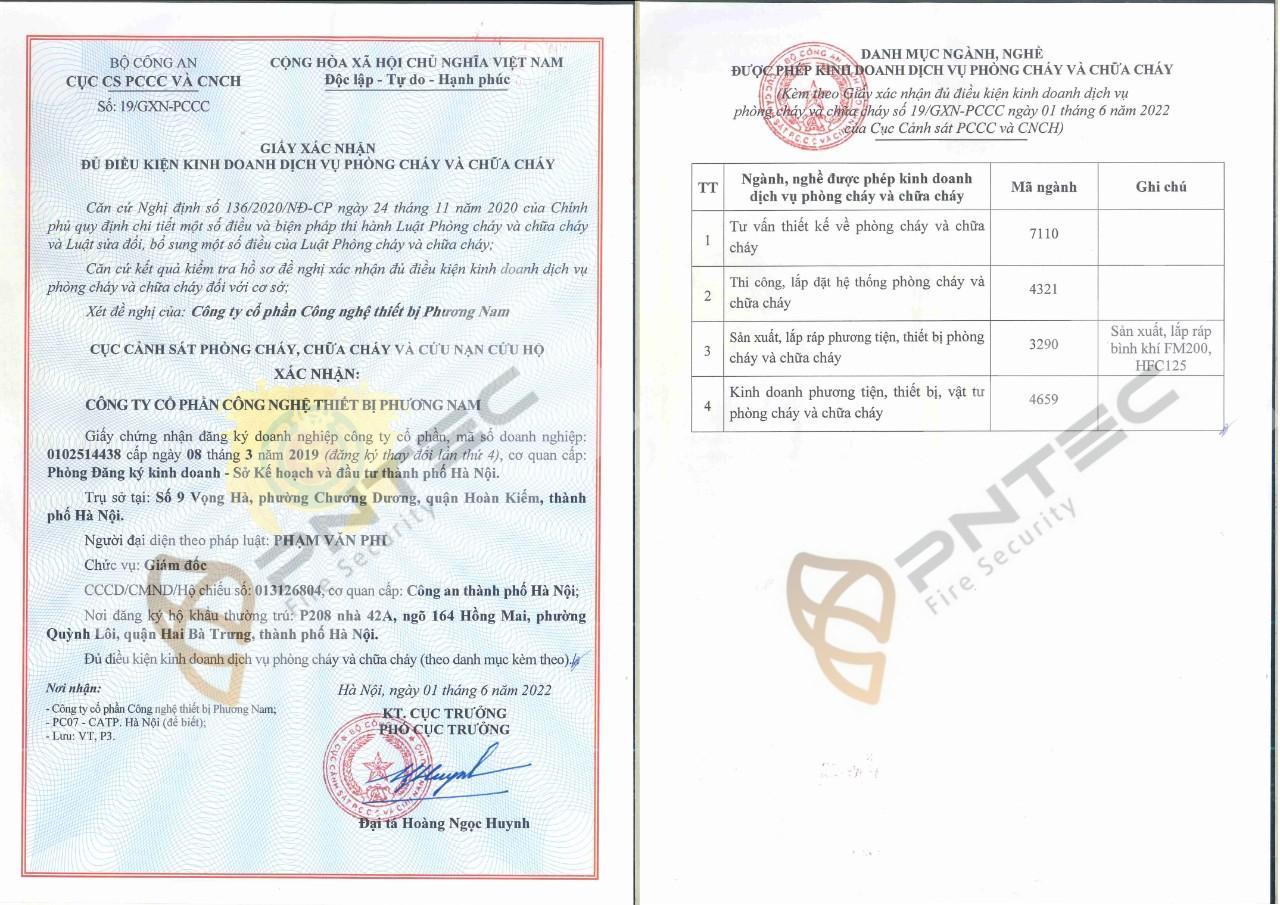

Dòng sản phẩm FM200 được Cục CS PCCC Và CHCN cấp phép đủ điều kiện Lắp ráp và Sản xuất

  • Với dây chuyền công nghệ từ Hàn Quốc. Công ty CP Công Nghệ Thiết Bị Phương Nam là đơn vị được chứng nhận đủ điều kiện lắp ráp và sản xuất các loại bình chữa cháy khí FM200. Với lợi thế sản xuất trong nước; sản phẩm bình FM200 của PNTEC có đủ sự đa dạng và tính cạnh tranh với mọi sản phẩm chữa cháy khí trên thị trường hiện nay.

MÃ HÀNG

MFC-75

ĐẶC TÍNH

  • Dung tích 89L
  • Van đầu bình CVL-R40
  • Áp suất 25bar

MÔ TẢ

  • Bình chữa cháy khi Masteco với các kích cỡ khác nhau có áp suất nạp 25bar tại nhiệt độ 21°C được trang bị sẵn van đầu bình và đồng hồ hiển thị áp lực.

Model

Dung tích bình

(L)

Dải nạp (kg) Kích thước (mm) Loại Van kết nối

Trong lượng vỏ bình

(kg)

D

H A Van đầu bình

Vanz kết nối

EFS

MFC-23

26.8 13.3 – 25.6 350 608 508 CVL-R40, CVL-R40-R N/A

20.3

MFC-34

40.2 19.9 – 38.4 350 755 655 CVL-R40, CVL-R40-R N/A 31.6

MFC-50

63.0 31.2 – 60.6 350 1005 905 CVL-R40, CVL-R40-R N/A

52.9

MFC-60

68.0 33.7 – 65.4 350 1060 960 CVL-R40, CVL-R40-R N/A

55.5

MFC-75

89.0 44.1 – 85.6 350 1290 1190 CVL-R40, CVL-R40-R N/A

66.3

MFC-100

115.4 57.2 – 111.0 350 1610 1495 CVL-R50, CVL-R50-R N/A

83.6

MFC-150

175.0 86.7 – 168.3 450 1512 1397 CVL-R50, CVL-R50-R N/A

122.2

BÌNH MASTECO_ULFM
